芝麻黑踏步：深色石材在楼梯上的防滑与耐磨表现

给结论：芝麻黑这类黑色系花岗岩，是楼梯踏步最省心的选择之一。硬度够、耐磨、色差不容易被看出来，湿态下的防滑只要表面处理对路就没问题。它真正的代价不在性能上，而在维护上——深色石材一旦落灰、结水垢、勾缝沾了白水泥，脏得比浅色更难看，而且擦不匀。

一、耐磨的底子在矿物，不在颜色

很多人以为深色石材更硬，其实硬度跟颜色无关，跟矿物组成有关。花岗岩的主要矿物是长石和石英，莫氏硬度在 6 到 7，所以耐磨表现好；大理石以方解石为主，硬度 3 到 4，走的人多了会失光。芝麻黑属于前者。

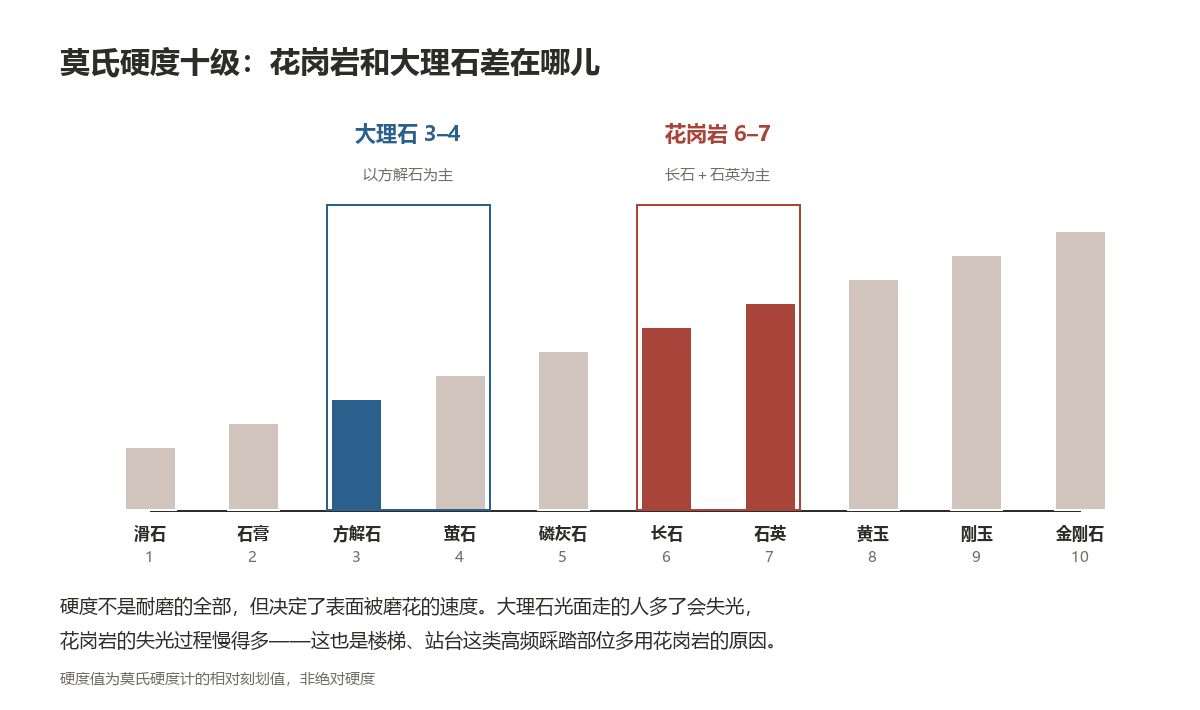

图 1　莫氏硬度十级。花岗岩落在长石与石英 6 到 7 这一档，大理石在方解石 3 到 4 这一档

耐磨对楼梯的意义，不是「磨不坏」，而是「磨了看不出来」。楼梯踏步的受力集中在前沿 100mm 左右的区域，日积月累会被踩出一层很浅的磨痕。花岗岩的颗粒结构让这层磨痕均匀分布，不会像抛光层那样成片脱落，所以用了十年也还是「一块石头」，而不是「一块花掉的板」。

二、防滑看表面，不看颜色

这一条在深色石材上尤其容易判断失误。黑色光面在强光下很亮，在楼梯间这种弱光环境里却接近镜面——表面的水渍、油膜、甚至一层薄雾，都不容易看出来。看不见，就不会去擦，人踩上去才知道滑。

相比之下，浅色石材上的水渍一眼就能发现，反而更容易被及时处理。所以深色楼梯的管理重点不是「防滑做得多好」，而是「让水渍无处藏身」：槽做规整、缝填实、照度够。

入户或室内的芝麻黑楼梯，光面配 2 到 3 道防滑槽是常规做法，槽宽 8 到 10mm、槽深 3 到 5mm、槽距 30 到 40mm，第一道距前沿 30 到 50mm。前沿仍要磨圆边——黑石的崩边会露出一小块浅色茬口，非常显眼。

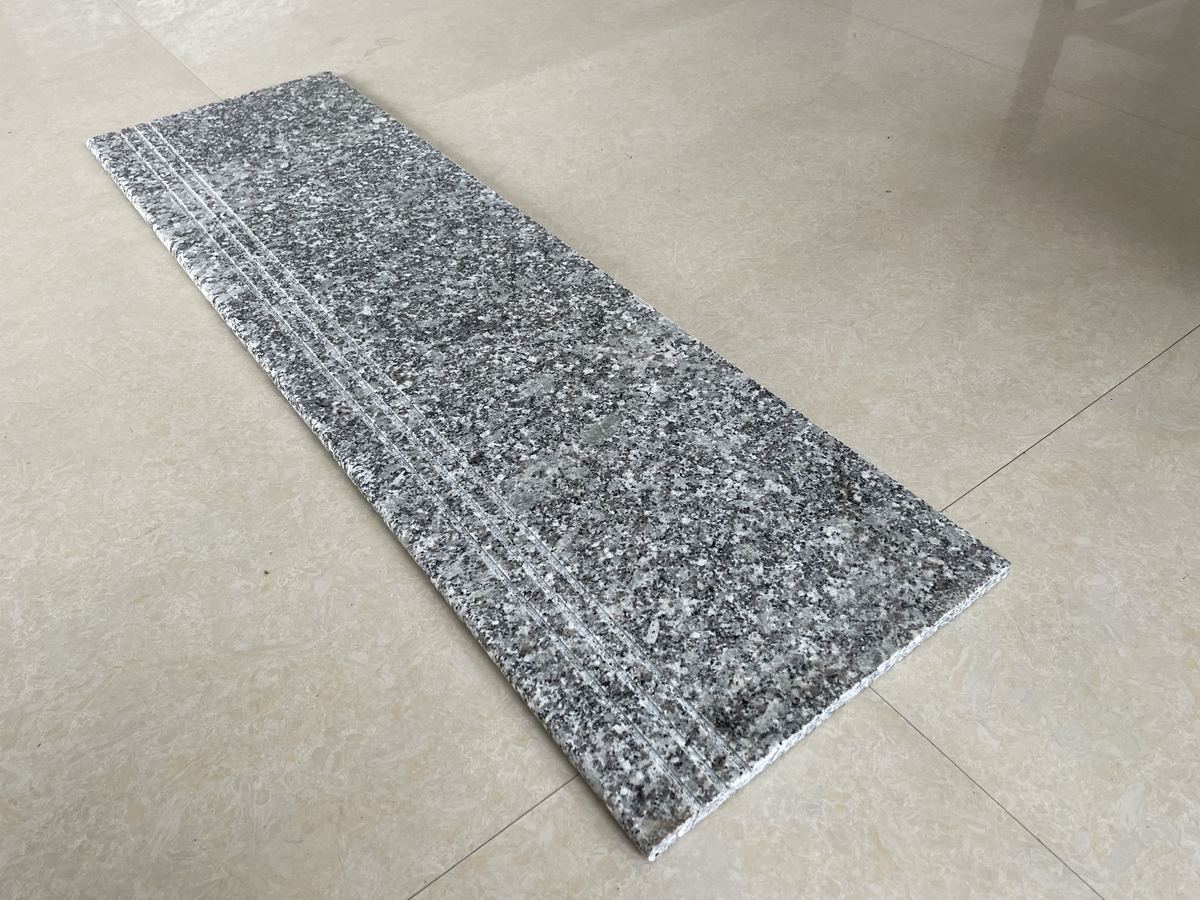

图 2　深色系踏步板成品。拉槽后槽内的阴影会加深槽的视觉宽度，槽距宁可按上限取，不要压得太密

三、三种表面在深色上的差异

光面。黑得最纯，颗粒的反光最清楚，观感最「整」。缺点是划痕明显——黑色光面上任何一道细划痕都会反光，像一根白线。

火烧面。表层晶体爆裂之后，黑色会往灰里偏一档，颗粒感更强。这是黑色系石材做室外台阶最常用的处理，防滑和耐脏都比光面好。要注意的是火烧之后颜色变化不可逆，选样必须按烧面看。

荔枝面。麻点更深，防滑最好，颜色会再浅一点。黑色的荔枝面在阳光直射下会泛灰白，这是麻点漫反射造成的光学效果，不是掉色。

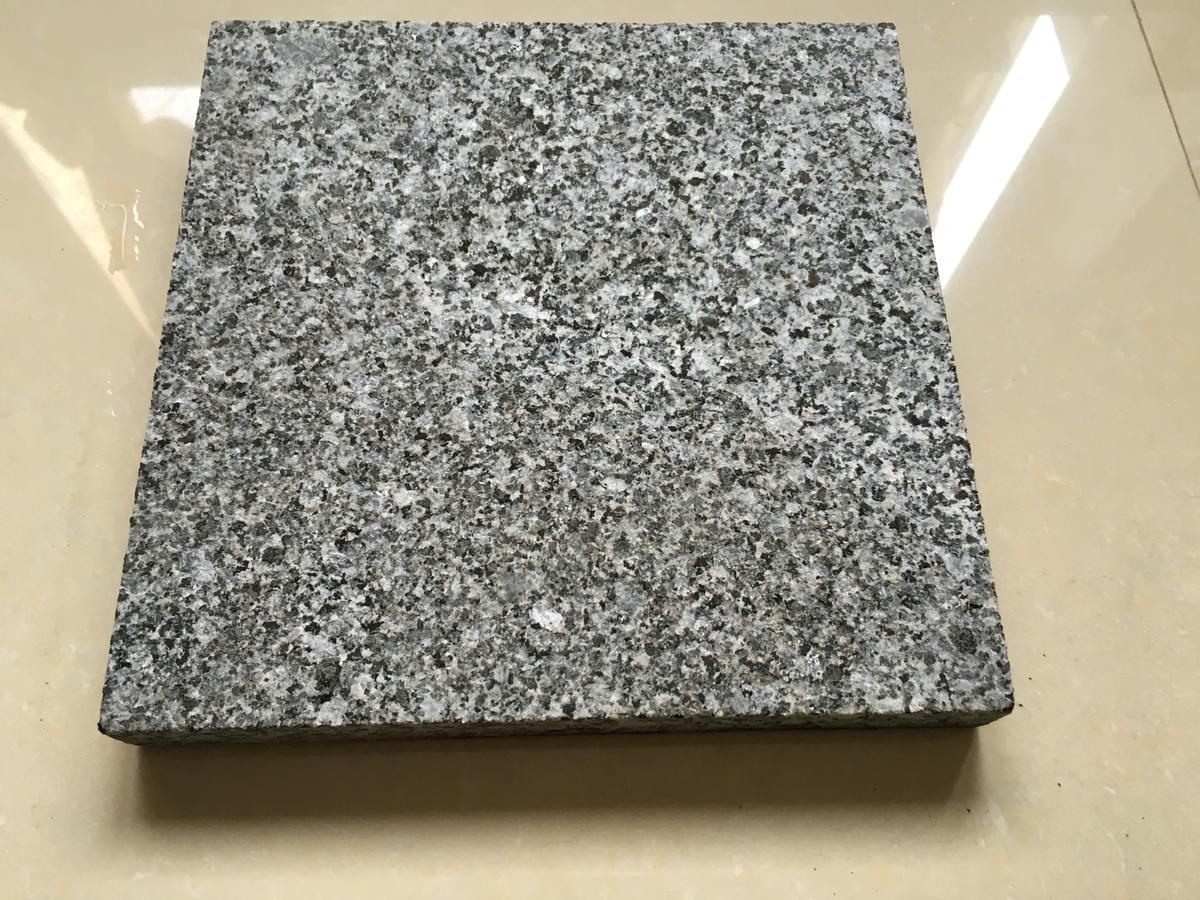

图 3　芝麻黑火烧面。烧面后底色偏灰、颗粒凸显，这是黑色系石材做室外部位最稳妥的一种面

四、室外和公共部位的表现

室外的关键变量是水。雨水、露水、冲洗水，加上落叶和泥，表面长期处在半湿状态。这种工况下建议直接做火烧面或荔枝面，并且注意两件事：一是排水坡度别省，二是踏步前沿别做太薄的挑出——薄挑出在冻融地区容易先崩。

公共部位还要考虑一个现实问题：人流大，鞋底带的砂粒多。砂浆在光面上等于持续的研磨剂，这也是商场大理石地面几年就发雾的原因。深色花岗岩在这种环境下也会被磨，但磨出来的是均匀的亚光，不是斑驳的雾区。

五、打理时最容易踩的四个坑

· 勾缝用了白水泥。黑色石材配白缝，会形成一圈白线，而且白水泥干后无法完全清除，只能靠后期染色或重新勾缝补救。深色石材应配同色或深色勾缝料。

· 用酸性清洁剂。花岗岩耐酸比大理石好，但长期用含酸清洁剂会让表面失去光泽，形成一片一片的哑斑。中性清洁剂加清水足够。

· 打蜡或上油性护理剂。黑石打蜡之后更容易吸灰，颜色也会发闷；更麻烦的是蜡会把表面的微观起伏填平，摩擦系数跟着下降。

· 水垢不处理。深色石材上的白色水垢来自硬水蒸发后的钙镁沉积，时间长了会咬进表层。拖完地要及时收干，不要让它自然风干。

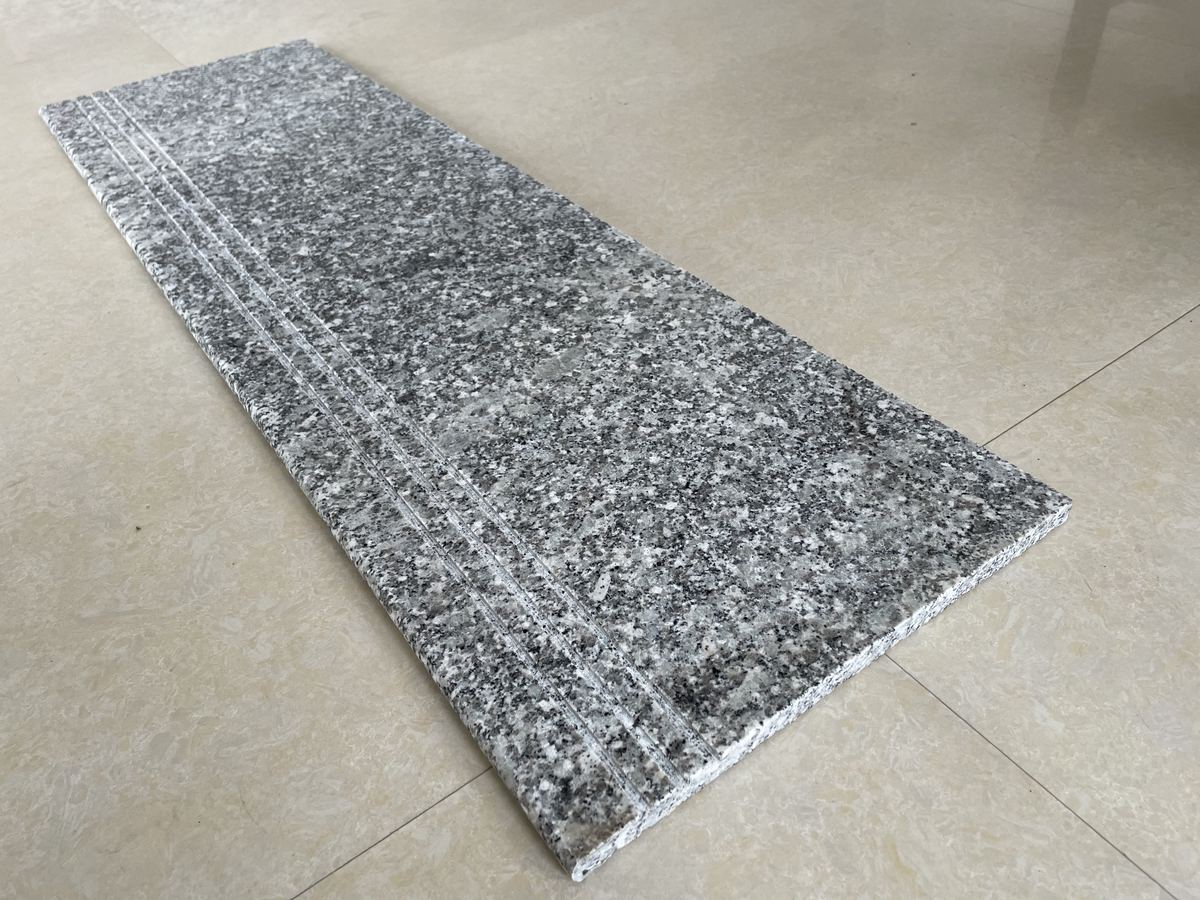

图 4　同批深色踏步板码放待检。深色石材的色差在单块上不明显，要按整段梯段排开看才准

六、一个常被问到的搭配问题

芝麻黑踏步要不要配浅色立板？这是设计层面的事，只给一条施工向的提醒：踏面与立板取不同颜色时，两者的边型交接和缝隙处理必须一起定。深色踏面压浅色立板，接缝处一旦留出不均匀的黑边或白边，整段楼梯的精致感就没了。

如果不想在这上面费心，同色踏面加立板的做法最稳，也最耐看——深色本身就有整体感，不需要靠对比去制造层次。

七、加工前要给的参数

· 表面处理方式，踏面与立板分别写；室外部位注明做烧面或荔枝面

· 是否拉槽，槽宽、槽深、槽距、首道位置、道数

· 前沿边型与出檐尺寸

· 勾缝料颜色（深色石材不要用白水泥）

· 是否需要六面防护，以及防护做在出厂前

这几项定下来，芝麻黑楼梯基本不会出岔子。它属于「选对了就省心十年」的那类材料，前提是把表面处理和缝的处理一次说清，别留到现场靠师傅临场决定。
